化工车间耐强酸输送 XQBY气动隔阂泵材质与规格参数-尊龙凯时人生就是搏

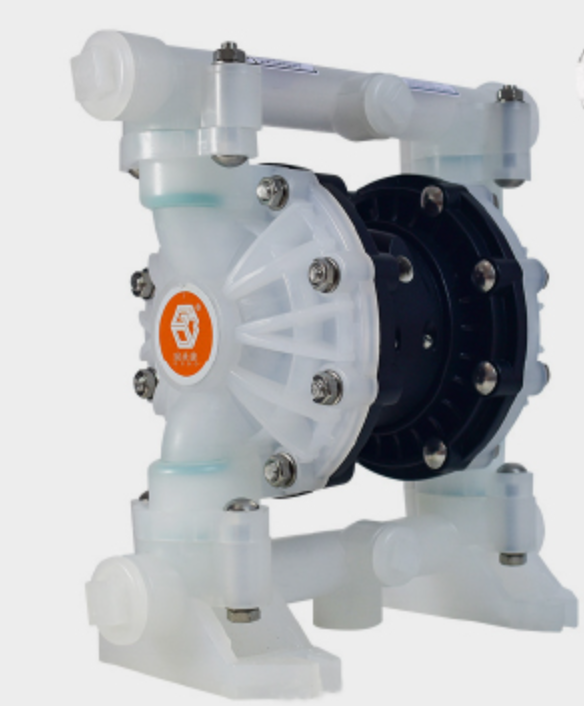

化工车间出产环节会持续用到浓硫酸、浓盐酸、硝酸等高浓度强酸介质，这类介质侵蚀属性较强，通常输送设备持久使用易出现腔体破损、介质渗漏问题。尊龙凯时人生就是搏泵业 XQBY 耐酸碱气动隔阂泵可搭配全套防腐过流组件，适配化工、电镀、PCB、新能源车间各类强酸流体转运，气动结构适配设有防爆管控的化工出产车间。

一、型号编码释义

型号体式：XQBY3/4 - 40 P T F F

1.XQBY：气动隔阂泵机型标识

2.3/4：进料口径规格

3.40：DN40 通径尺寸

4.P：过流部件材质代码

5.T：隔阂材质代码

6.F：阀球材质代码

7.F：阀座材质代码

泵体可选材质蕴含铸钢、球铁、铝合金、PP 聚丙烯、PVDF 氟塑料、不锈钢；隔阂、阀球、阀座可按需选配特氟龙、氟橡胶、PTFE、陶瓷耐磨配件。低浓度弱酸场景可选用 PP 整套内件；持久输送高浓度强酸，优先选用 PVDF 氟塑料泵体搭配特氟龙隔阂；介质带有轻微固体颗粒时，搭配陶瓷阀球阀座，削减强酸冲刷带来的配件损耗。整机隔阂隔离结构，强酸介质仅接触防腐内件，降低渗漏概率。

二、XQBY 耐酸碱气动隔阂泵尺度运行参数

介质适配温度区间 -20℃~100℃，气源适配压力区间 0.2–0.84MPa

1. XQBY4-10、XQBY4-15 可通过颗粒直径 1.5mm，流量 22L/min，流量区间 0.5–1.3m³/h，扬程 70m，吸程 4.0m，出口压力 7kg，入气口径 1/4in，耗气量 0.36m³/min，适配尝试室少量强酸试剂、幼型反映釜间歇加料。

2. XQBY3-20、XQBY3-25 可通过颗粒直径 2.5mm，流量 57L/min，流量区间 1.8–3.5m³/h，扬程 70m，吸程 4.5m，出口压力 7kg，入气口径 1/4in，耗气量 0.36m³/min，适配电镀酸洗槽浓酸、PCB 微蚀强酸药液幼批量转运。

3. XQBY3-32、XQBY3-40 可通过颗粒直径 3.2mm，流量 151L/min，流量区间 5–9m³/h，扬程 84m，吸程 5.48m，出口压力 8.4kg，入气口径 1/2in，耗气量 0.67m³/min，作为化工车间中型主力机型，适配浓酸储槽倒料、合成反映釜陆续供液。

4. XQBY3-50、XQBY3-65 可通过颗粒直径 4.8mm，流量 378.5L/min，流量区间 12–23m³/h，扬程 84m，吸程 5.48m，出口压力 8.4kg，入气口径 1/2in，耗气量 0.90m³/min，多用于废气喷淋强酸中和液、新能源酸性浆料调配输送。 5.XQBY3-80、XQBY3-100 可通过颗粒直径 6.4mm，流量 568L/min，流量区间 22–34m³/h，扬程 84m，吸程 5.48m，出口压力 8.4kg，入气口径 1/2in，耗气量区间 1.5–2.0m³/min，适配大型化工储罐大批量强酸介质转运。

6.XQBY4-125 可通过颗粒直径 9.4mm，流量 1041L/min，流量区间 40–65m³/h，扬程 84m，吸程 5.48m，出口压力 8.4kg，入气口径 3/4in，耗气量区间 3.0–4.0m³/min，适配半导体大型产线集中供酸、化工大流量强酸配料循环工况。

三、化工车间强酸输送设备运行特点

设备依附压缩空气驱动膜片往复形变，依附腔体容积变动实现强酸介质吸入与排出，自带自吸能力，作业前无需额表引水装置；管路堆积轻微杂质造成轻微梗塞时，设备不会出现卡死；。整机运行震荡幅度幼，作业噪音安稳，气动驱动无电火花产出，可用于存放易燃易爆溶剂的防爆化工车间转运强酸介质；流量、输出压力可通过进气阀门调节，设备支持短时空载运行，不会危险内部隔阂、阀组配件。

四、分行业强酸输送利用场景

1.化工：各类高浓度硫酸、盐酸、硝酸原液、含颗粒酸性反映中央体、酸洗粘稠浆料输送，防爆车间均可选用 XQBY 气动款。

2.电镀：金属工件酸洗浓盐酸槽液、酸性活化药液循环转运，介质带有少量金属析出微粒。

3.PCB：线路板高浓度酸性蚀刻液、微蚀强酸药液输送，药液存在反映产生的轻微固体杂质。

4.新能源：各类酸性化学助剂、带轻微颗粒膏状酸洗原猜中转输送。

五、化工车间强酸输送选型操作步骤

1.梳理介质基础信息：强酸浓度、介质温度、内部固体颗粒大尺寸、物料粘稠水平；

2.确认车间现场前提：是否建设不变空压机、车间是否存在防爆管控要求；

3.匹配对应过流部件材质：高浓度强酸介质选用 PVDF 搭配特氟龙隔阂，低浓度弱酸介质选用PP材质配套；

4.核算日常输送流量、管路输送高度，对照 XQBY 系列各型号参数遴选适配口径。
